Кольцо Спейсер
Назначение оборудования
Кольца Спейсер из полиэтилена (кольца предохранительные, изолирующие, диэлектрические), предназначены для механической защиты изоляционного покрытия стальных труб и тела труб из полимерных материалов при прокладке трубопроводов диаметрами от 57 до 1420мм в "патронах" на участках их пересечения с автомобильными и железными дорогами, и устройства защитного экрана в системе "труба - патрон - земля". Спейсеры выполняются из сборных сегментов, изготавливаемых из полиуретана или полиэтилена.
Количество сегментов зависит от диаметра трубопровода. Сегменты спейсера соединяются между собой болтами.
Кольцо Спейсер из полиэтилена устойчиво к химической коррозии, давлению, механическим и термическим нагрузкам.

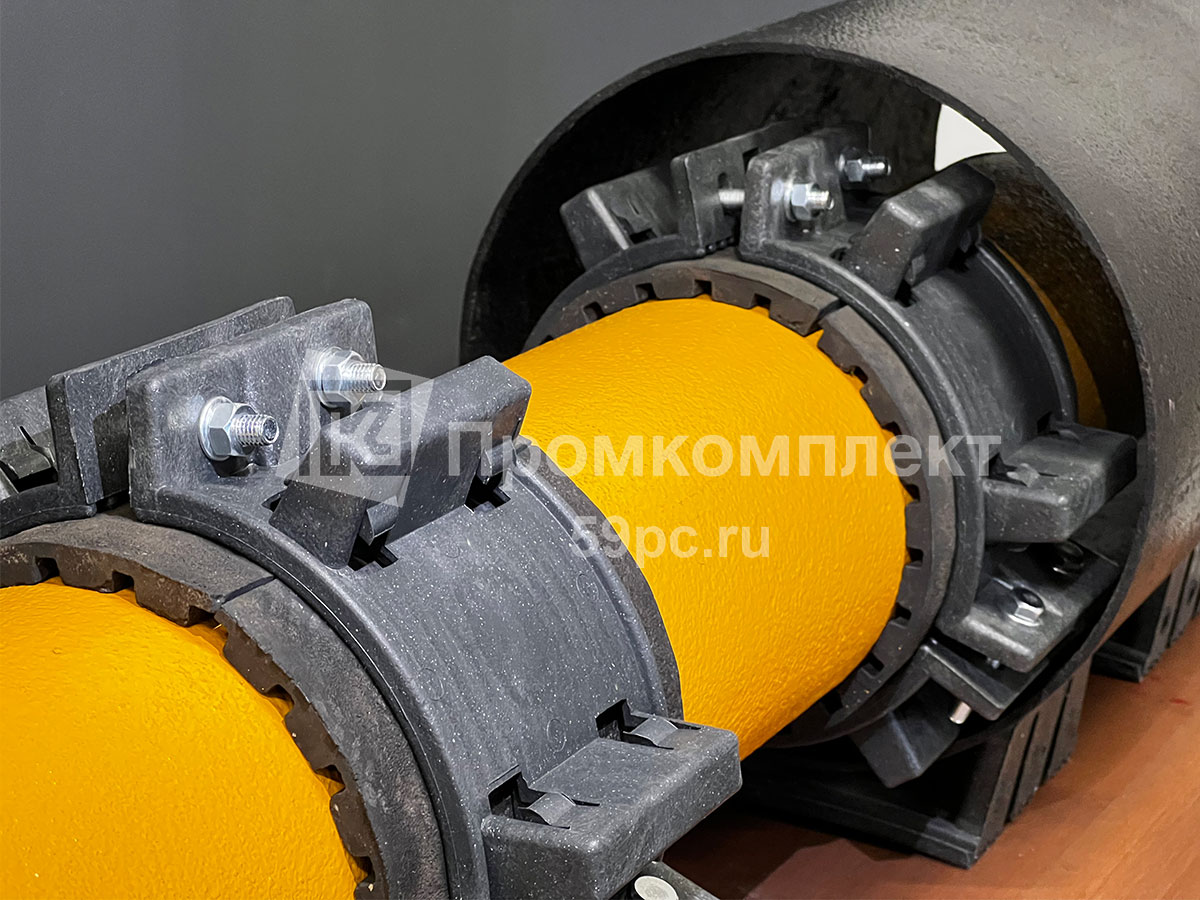

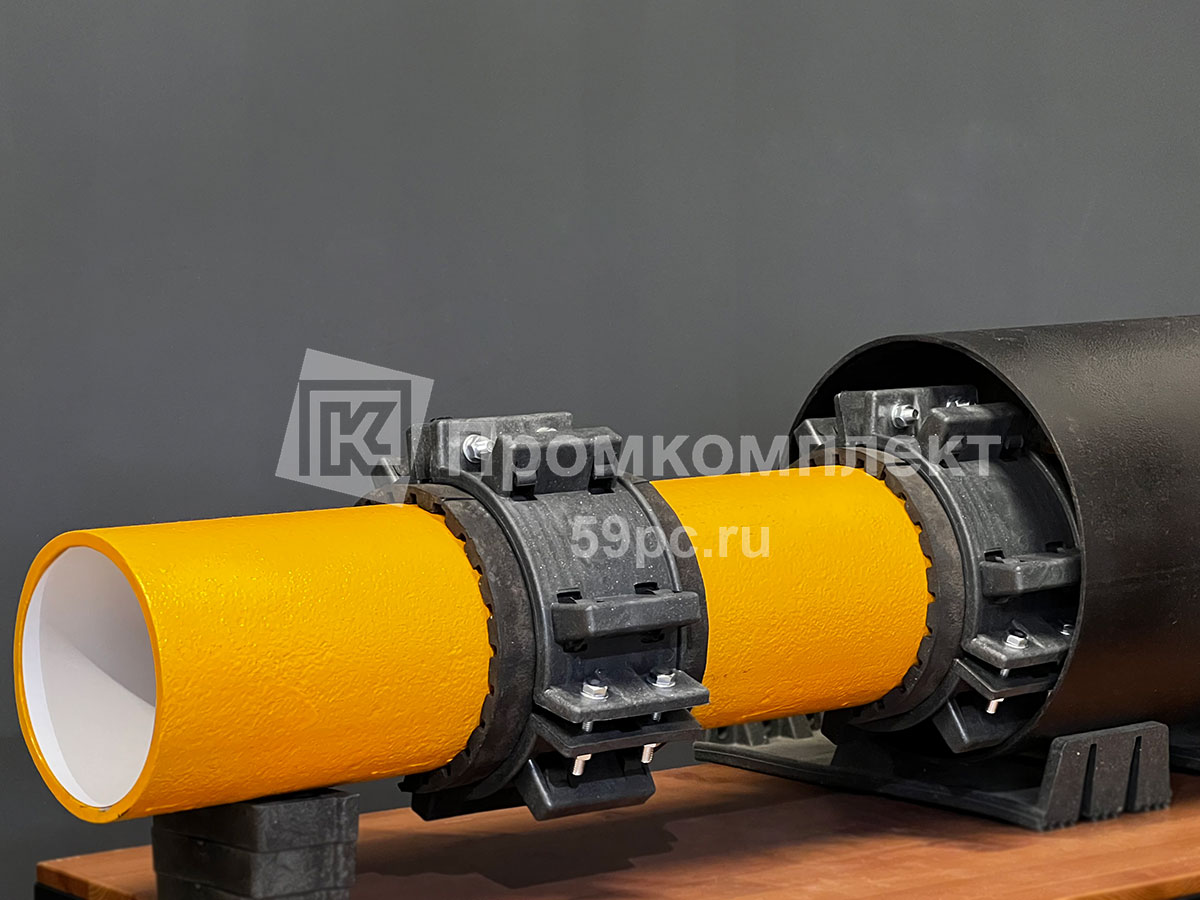

Для наглядности на картинке изображена модель перехода трубопровода без защитного футляра.
Материал изделий
Полиэтилен марки 276-73 (83,84) по ГОСТ 16338.-85
Основные физико-механические свойства полиэтилена приведены в таблице.
|
Показатели |
Методы испытаний |
|
|
Наименование |
Значение |
|
|
1. Разрушающее напряжение при растяжении, МПа |
28,0-35,0 |
по ГОСТ 11262 |
|
2. Относительное удлинение при разрыве, % |
200-400 |
по ГОСТ 11262 |
|
3. Коэффициент трения по стали |
0,3 |
по ГОСТ 11629 |
|
4. Модулы упругости при растяжении. мПа |
500-750 |
по ГОСТ 9550 |
|
5. Твердость по Шору А, не менее |
68-70 |
по ГОСТ 263-75 |
|
6. Предел текучести при растяжении, мПа |
22-27 |
по ГОСТ 11262 |
Комплектность
В комплект входит:
- Сегменты кольца (Количество зависит от диаметра)
- Крепеж (Болты, гайки, шайбы)
- Паспорт, инструкция по применению.
Кольцо Спейсер цена*
| № п/п | Диаметр, мм. | Цена за ед. с НДС |
| 1 | 114 | от 225 |
| 2 | 159 | от 365 |
| 3 | 168 | от 370 |
| 4 | 219 | от 430 |
| 5 | 273 | от 570 |
| 6 | 325 | от 710 |
| 7 | 377 | от 760 |
| 8 | 426 | от 855 |
| 9 | 530 | от 1085 |
| 10 | 630 | от 1300 |
| 11 | 720 | от 1515 |
| 12 | 820 | от 1730 |
| 13 | 920 | от 1945 |
| 14 | 1020 | от 2170 |
| 15 | 1220 | от 2650 |
| 16 | 1420 | от 3080 |
*Цены указанные на сайте носят ознакомительный характер и не являются публичной офертой.
На видео изображена модель перехода трубопровода, с использованием диэлектрических колец.
Транспортировка и хранение
Спейсеры транспортируются любым видом закрытого транспорта (ж/д вагоны, контейнеры, закрытые автомашины и т.д.). обеспечивающим сохранность от воздействия атмосферных осадков, попадания прямых солнечных лучей и механических повреждений в соответствии с Правилами перевозки грузов, действующих на соответствующем виде транспорта.
Спейсеры хранятся при температуре от -50 0С до +60 0С, в сухих закрытых складских помещениях, исключающих воздействие атмосферных осадков и агрессивных сред.
