Герметизирующие манжеты резиновые



Манжеты широко используются для герметизации защитного футляра и самого трубопровода на участках, располагающихся под автомобильными и железными дорогами, кроме того, под иными тяжелыми конструкциями, во всех климатических зонах при температуре от минус 40°С до плюс 50°С. Компания Промкомплект предлагает купить герметизирующие манжеты трубопроводные по доступной цене в Перми.

Манжеты изготавливаются по ТУ 2531-004-35197364-2008

ТУ 2531-007-01297858-2002

ТУ 2531-002-53597015-01

ТУ 2531-005-01297858-2000

Рабочие диаметры от 108 мм до 1420 мм (включительно).

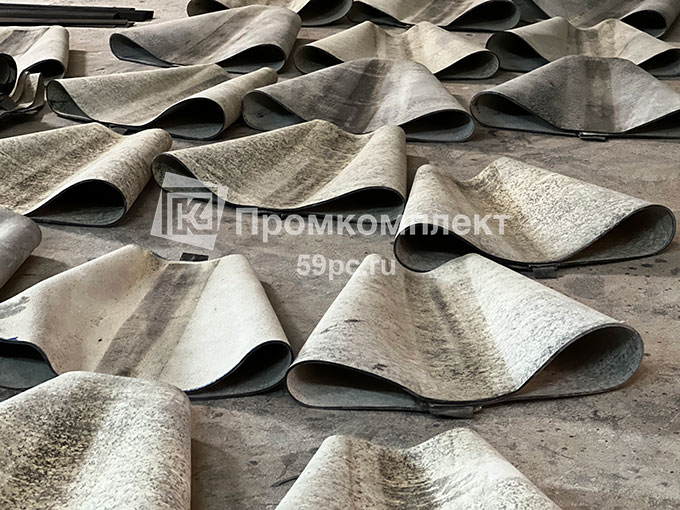

Резиновая манжета Манжета герметизирующая фото

Типоразмеры манжет герметизирующих.

манжета 108/219 манжета 219/720 манжета 426/630 манжета 1020/1220
манжета 108/325 манжета 273/426 манжета 426/720 манжета 1020/1420
манжета 159/377 манжета 273/530 манжета 530/720 манжета 1066/1420
манжета 219/530 манжета 377/630 манжета 820/1220 манжета 1420/1720





Схема перехода

Схема перехода трубопровода



1 - Рабочий трубопровод

2 - Укрытие защитное манжеты герметизирующей УЗМГ

3 - Манжета герметизирующая

4 - Опортно-направляющие кольца ОНК или Опорно-центрирующие кольца Спейсер

5 - Защитный кожух(футляр)



Различают два основных вида манжет, эксплуатируемых в зависимости от области применения — это либо кольцеобразное гофрированное изделие, либо усеченный конус, фиксируемый на трубопровод и кожух с дальнейшим закреплением металлическими скобами.

Герметизирующие манжеты изготавливаются из маслобензостойкой резины двух типов:

  • тип I - гофрированные(прессованные);
  • тип II - в виде усеченного конуса (конусные) из листа вулканизированной резины.

Манжеты типов I и II изготавливаются двух видов:

  • Н - неармированные;
  • А - армированные тканью повышенной прочности.

Для вновь строящихся трубопроводов манжеты типов I и II поставляются в цельном виде.

Для действующих трубопроводов (в случае «неразрезного» рабочего трубопровода) манжеты поставляются типа II в разъемном (разрезном) виде, дополнительно укомплектованными материалами и оснасткой по соединению (склеиванию) разреза.

Герметизирующая манжета устойчива к химической и естественной коррозии, не проводит электричество, не образует токсинов и других опасных веществ; не воспламеняется при взаимодействии с атмосферой и различными материалами, что делает ее установку простой и безопасной. Герметизация является надежной благодаря тому, что диаметр внешней трубы точно подобран, он больше внутреннего, что позволяет качественно защищать содержание трубопровода.

Манжета конусная резиновая ПМТД

Конусная резиновая манжета ПМТД представляет собой изделие кольцевой формы усеченного конуса с кольцевыми участками цилиндрической формы, устанавливаемое на трубопровод и защитный кожух (футляр) перехода и зажимаемое на трубах металлическими хомутами. Толщина стенки манжеты при исполнении в нормальной прочности (Н) должна быть 5±1,0 мм, при исполнении повышенной прочности ( П ) 9±1,0 мм. .
Конусные резиновые манжеты и гофрированные (прессованные) резиновые манжеты изготавливаются двух видов:


• Н – нормальной прочности;
• П – повышенной прочности.

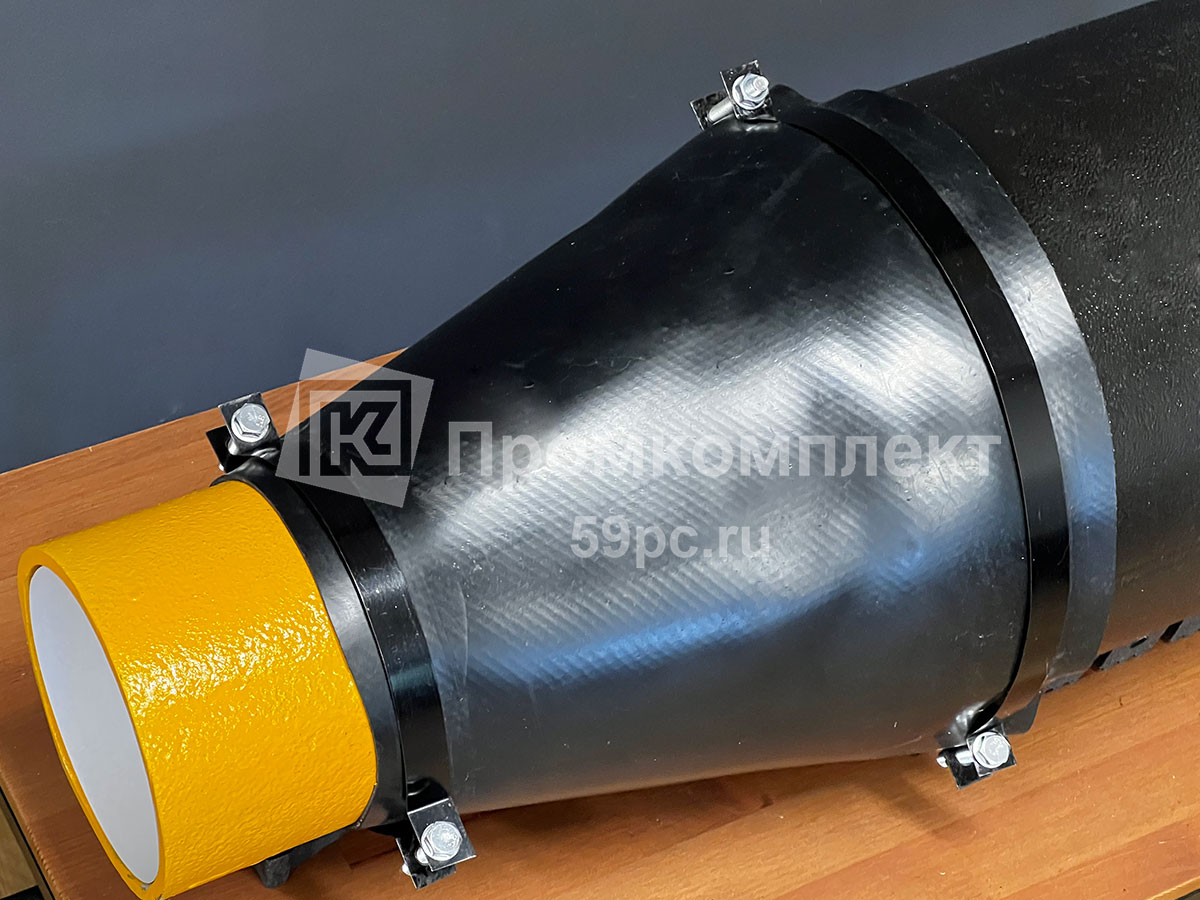

Манжета на трубе
